土工生态墙生态土工袋护坡
(一)生态土工袋工艺流程 测量放线→边坡整理成型→细平整（局部锚护挂生态网）→坡脚底板C20砼施工→放线→加筋格栅施工→碎石滤层施工→生态袋安砌→素土分层夯实。
(二) 施工方案
1、测量放线 按照踏勘断面设计放出挖方边坡的上下口线和生态护坡墙体的底板边线。
2、整型 按照边线进行机械配合人工修坡，对局部破碎面或坍塌区进行锚护挂生态网处治。
3、C20砼底板施工 按照生态墙设计，放出底板的位置和高程，人工配合机械挖掘成型，验槽后，立模浇筑C20砼，厚型薄膜覆盖养生。
4、格栅施工 加筋格栅采用“60KN/m”，格栅第一层放在压实的素土表面，其高度按设计控制，加筋格栅间距为0.6m一层，在生态袋处回卷埋置不小于0.5m，加筋格栅施工严格按规范进行操作。
5、碎石滤层施工 人工削素土层坡边50cm进行碎石层回填，碎石符合滤层相关规范。
6、生态袋安砌 就地取材，拌合成料，熟土入袋，边装边垒，生态连接板，标准联接扣按设计摆放，同层生态袋间用联结扣连结，上下层生态袋用连接扣结构固定，加筋格栅和连接扣结构架按控制桩拉线固定，每层生态袋设4％排水外坡，生态袋外坡严格按设计坡比控制。
7、素土分层夯实 用人工配合机械，由坡面向外，按设计宽度加50cm进行分层回填，分层厚度为22cm，压实度为95％，虚铺厚度待实验后确定。台阶高度为4m，以后台阶高度为3m，两台阶间按设计宽度留平台，平台设4％向外排水坡度。
8、养护 养护期加强管理。应有效地养护所有种植面上的植物，直到养护期终止。
生态袋边坡工程系统施工指南
1、工具 安全保护、铲、四脚水平、卷尺、压土机（夯实机）、扫帚、场地、手推车/花布、标线、手提缝纫机、装袋机
2、清理场地 挖掘平整建筑场地，使整个建筑场地可以展现在结构设计图上面。不要破坏掉其他基石的原材料。 夯实基础，使基础足够地严密，减少墙体沉降。挖掘区域必须足够地宽，以容纳生态袋填埋，和要求的加筋网长度。如果需要，可以按照在工程文件中指定的那样建造填埋沟渠。注意把挖掘的材料放在方便的地方，这些材料可用于填充袋子。
3、合适的基底平面 基底无须是平面。只要有大体基底平面。注意在外墙面后面的排水区并不是必要的，因为外墙面是可渗透性的。外墙面的渗透性通过对根部区域的水合作用减少了静水压力，帮助维持了植被。
4、装封袋子 在施工现场装填袋子，把运输和处理费用减少。必须确保生态袋是完全地被填满了。为减少生态袋内填充物，可以使用装袋机。 根据实际需要，合适的袋内填充物（含15%的土壤）包括： 场地土壤、表土、碎石的混合物 封袋技术包括： 工业用手提缝纫机，扎口带
5、底部安装 表面浮土被搬走并适度地整平，就可以埋入放置已填满砾石（配2-4厘米）生态袋去创建底部层，埋深为1/8坡高。从前面到后面拉平袋子，使得生态袋叠加排列。底部层单元安置好后，压实生态袋及其后面和前面的回填以防止移动。如有可能，在开始上叠层前，安装好整个底部层的长度。
6、 底部层和上叠加层 把标准扣放在生态袋上面两个袋子之间，靠近内边缘1/3的位置，以便每个标准扣横跨两个生态袋。摇晃生态土袋上叠加层以便每个标准扣可以穿透生态袋的中部。通过在生态袋上行走或压实来达到互锁性，以确保标准扣和生态袋之间的良好的接触。
7、中上部上叠程序 上叠层将被放在先前的层上，把表层砂土袋放置于下层两个砂土袋之间的标准扣上。继续放置生态袋，夯实回填土。来自上面层的重量将驱使标准扣进生态袋，在生态袋之间形成强有力的连接。 安装过程 放置生态袋的底部内锁程序 放置标准扣以使它横跨两个生态袋放置生态袋的第二层 用同样的方式为整个墙体重复同样的动作 沿着生态袋行走，或者压实生态袋的顶部，有助于确保生态袋之间被安全的互锁牢固。
8、 夯实工程性挡土墙的回填土合适的压紧对于加筋挡土墙或机械上的土墙的稳定性是至关重要的。压得松散的土壤会给墙体带来额外的压力，特别是当回填变得潮湿的时候。当加筋网周围的土壤没有合适的压实时，加筋网加固将不会起作用。回填土壤应该被压紧到95%的标准程度。压实时回填材料必须有适当的湿度以达到效果。
（a） 有机土或重富粘土材料不可使用。这些材料拥有过多的湿度，并且不能被压得很牢。
（b） 在机械压实器械的行走可以被用于压实土壤。
（b） 机械压实器械在操作时离外墙面不能少于1米。
（c） 避免用不能控制的方式过分压实靠近外墙面的土壤。
( d） 专业人员应该进行所有的土壤测试。用来进行测试的土壤应从生态袋后边缘1米内取得。 放多厚的材料就必须夯实取决于土壤和所使用的器械。大多数无机土壤，很容易被湿度所影响，夯实厚度要更小，并且要求更大的压实度。

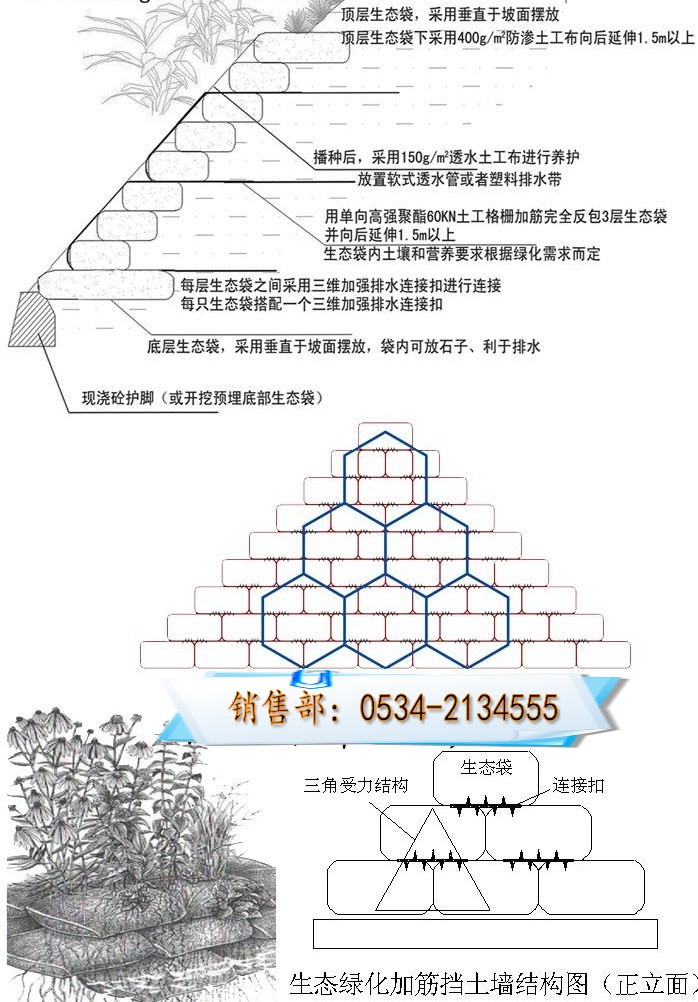

9、安装加筋挡土墙土壤有优良的抗压强度，但几乎没有抗拉强度。因此，由加筋材料与土壤结合形成的加筋土，是与钢筋混泥土力学相似的复合材料：具有抗压有抗拉的特性。用来强化回填土的抗拉。地基、路基，堤坝，土壤、荷载和地震等条件在加劲挡土墙设计中都要考虑（土工合成材料协会推荐的筋挡土墙设计指南）工程扣安装。工程扣不仅把生态袋互锁住，而且为护坡和回填土提供机械，使其成为抗压抗拉的复合体。为把加筋土工格栅连接进工程扣，简单地把加筋土工格栅套在钩上，然后把它拉紧。加筋土工格栅被安装固定，按水平放置要求的长度铺平，通过从回填区的背部到回填区的前部放置回填，回填的重量将帮助保持加筋土工格栅的笔直和稳平。 加筋土工格栅通常在同方向比在其他方向更坚固，所以把它放在正确的位置是很重要的。加筋土工格栅的方向是与外墙面垂直的。按照加筋土工格栅制造商的说明以保证加筋土工格栅的安装合适。注意，加筋土工格栅的类型、长度和间距依不同的制造商和不同的规格而改变。按加筋土工格栅产品的安装指南和参考书说明使用。
10、 重复步骤重复步骤5-8直到所有的程序都已被安置。
11、 封顶 在墙顶，把生态袋长边垂直墙沿放置，以提供可靠的顶部。用土把墙顶完全覆盖。
12、施工质量验收标准 生态袋护坡和挡土工程分为墙体和回填土两部分。墙体标准是生态袋装满，压实度70%。回填土和加筋土的夯实度为95%。
13、墙面植被选择原则 生态袋可容纳任何要求的植被，根部组织可以无害穿过生态袋。建立根部组织就形成了墙体力度。 植被选择 草、灌丛、药材、溪边植物、野花、藤蔓植物、植物播种方法 可用喷播、涂抹刷层、移植，或种子和土壤混合装入袋 植物选择要求
（1）、不需要养护
（2）、 耐旱
（3）、 耐寒
（4）、
咨询当地植物技术人员
