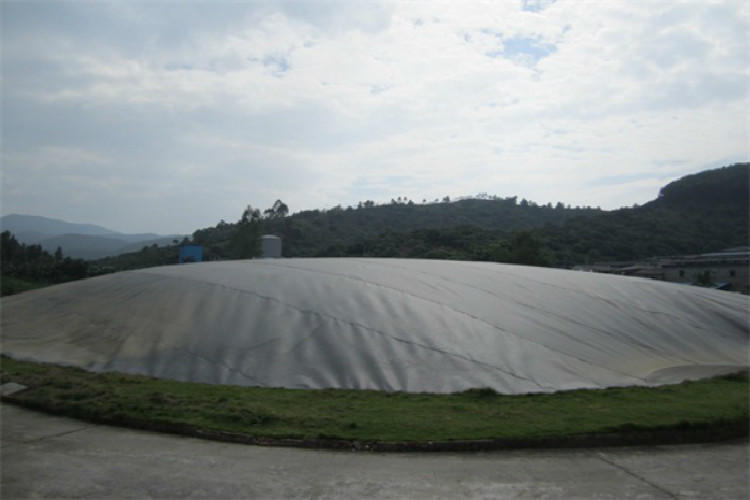

防渗土工膜用于沼气池的建造流程

作者:LTF 发布时间:2022-09-04 08:13:02点击:126

防渗土工膜用于沼气池的建造流程

一、工程概述

   调节池保护膜建议选用1.5mmHDPE 防渗膜、盖膜选用 2.0mmHDPE 防渗膜。工程质量要求:达到规范要求的合格标准。

二、HDPE 防渗膜产品介绍

     HDPE 防渗膜采用高品质聚乙烯树脂,主要成分为 97.5%的高密度聚乙烯,约 2.5%的碳黑、抗老化剂、抗氧剂、紫外线吸收剂、稳定剂等辅料, 经过特殊配制,用目前全自动土工生产设备,经三层共挤技术制成。不含任何可能导致 HDPE 防渗膜过早开裂或缩短服务寿命的增塑剂或添加剂。

    所有产品据 GRI 标准和 ASTM 测试标准执行生产;产品本身具有好的抗化学性能、抗紫外线、高强度、耐久性和耐应力破裂的能力。这些特性对于污水的储存和处理应用来说是至关重要的。

三、HDPE 防渗膜性能

   HDPE 防渗膜无味、无臭,相对密度在 0.9400.960g/cm3, 熔点约为 130℃,具有优良的耐热性、耐寒性,稳定性颇好,还具有较高的刚、韧性,机械强度好,介电性能,耐环境应力开裂性亦较好。

防渗系数高——HDPE 防渗膜种柔性防水材料,具有其他材料无法比拟的防渗效果,水蒸汽渗透系 K1.0×10-16g.cm/cm2.s.pa

原材料——HDPE 防渗膜的主要生产原料原生HDPE(聚乙烯)是养殖、农业水利、蓄水池、渠道防渗等工程的选择。

    化学稳定性——HDPE 防渗膜具有颇强的化学稳定性,耐高温低温,耐沥青、焦油等,耐酸、碱、盐等 80 多种强酸强碱化学介质腐蚀;广泛用于化工水池、污水池、垃圾填埋场渗滤液调节池防渗。

    耐老化性能——HDPE 防渗膜具有优异的抗老化、抗紫外线、抗分解能力, 可裸露曝晒使用;材料使用寿命达 50-70 年,为环境防渗效果提供良好的保证。

    抗植物根系——HDPE 防渗膜具有优异抗穿刺能力,可抵抗大部分植物根系。

    高机械强度——HDPE 防渗膜具有良好机械强度,优异的抗拉强度与断裂伸长率非常适用于膨胀或收缩基面,有效克服基面不均匀沉降。断裂拉伸强度≥28MPa,断裂延伸率≥700%

    耐热耐寒性——HDPE 防渗膜尤为适用于各种不同恶劣地质和天气气候。使用环境温度为高温 130℃,低温-90℃。

经济效益好——HDPE 防渗膜采用新型技术提高了防渗效果,但生产工艺更加科学、速捷,产品成本低于传统防水材料,经实际评估,采用 HDPE 防渗膜的工程要节约成本 50%左右。

 施工速度快——HDPE 防渗膜有较高的灵活性,有多种规格多种铺设形式满足不同工程防渗要求,采用热熔焊接,焊缝强度高,施工方便、快速。


高密度聚乙烯HDPE土工膜指标(GH-2S型)GB/T17643-2011

指标测试值

0.75mm



1.00mm



1.25mm



1.50mm



2.00mm



2.50mm



3.00mm



密度,g/cm3



0.94



屈服强度(应力

11

15

18

22

29

37

44

断裂强度(应力)

20

27

33

40

53

67

80

屈服伸长率 %



12



直角撕裂强度 N

93

125

156

187

249

311

374

穿刺强度 N

240

320

400

480

640

800

960

耐环境应力开裂 h

300

碳黑含量(范围)%

碳黑含量(范围)%2.0-3.0碳黑分散度10 个数据中3不多于1个,45不允许

氧化诱导时间(OIT

标准 OIT,min100高压 OIT,min40085℃烘箱老化烘 烤90d后 , 标准 OIT 的保留%

55烘 烤90d后 , 高压 OIT 的保留%80

抗紫外线强度

紫外线照射 1600h 后,标准 OIT 的保留50紫外线照射 1600h 后,高压 OIT 保留%

50

-70℃低温冲击脆化性能

通过

水蒸汽渗透系数

g·cm/(cm2·s·Pa)1.0×10-13

尺寸稳定性 %

±2

四、调节池/沼气池工艺流程:

 位置确定->土方开挖->预埋管道->底膜铺设->挖锚固沟->调节池试水->盖膜铺设->锚固沟回填->产气->调节池四周排水、绿化。

 4.1 、位置确定土方开挖

   位置按照设计图纸以及调节池的具体情况确定。技术工程人员到现场确定位置后开挖,调节池四周斜坡与池面应平整、均匀相同

4.2 、管道预埋

    调节池开挖完工后,根据现场实际情况开挖锚固钓,铺设进水管、出水管、排渣管、沼气管等。

4.3 、底膜铺设

     铺设底膜前需检查是否折损、破洞等,根据现场的实际地形尺寸裁剪HDPE 防渗膜。按顺序铺设防渗膜,铺设好的防渗膜要用沙袋压实,防止被风刮起。

4.4 、调节池进水

     调节池底膜铺设完成并质量验收合格后,根据现场实际情况调节池进水至设计标高。

4.5 、盖膜铺设

     盖膜需在安装操作平台根据调节池实际尺寸裁剪 HDPE 防渗膜、按顺序焊接,预制完成后采用机械(挖土机)覆盖整个调节池。盖膜铺设完成后, 把四周焊接好的底膜与顶膜埋在锚固钓中固定。

五、调节池/沼气池施工工艺

 5.1 基础处理

     基面应干燥、平整、无开裂、无明显尖突和凹陷;无瓦砾、 石子、钢筋头、玻璃屑等尖锐杂物,并符合《HDPE 防渗膜防渗工程技术规范》(行业标准 SL/T231-98 )设计要求;基面上的阴阳处应圆滑过渡处理。



5.2 铺设焊接

     在铺膜前对 HDPE 防渗膜外观质量进行检查。HDPE 防渗膜裁切之前, 经丈量其相关尺寸, 然后按实际裁切,逐片编号并作记录,同时对场地在平面图上编号。 在膜铺设中膜与膜之间接缝的搭接宽度不小于 100mm。膜铺设完毕后,铺设人员检查铺设区域内的每片膜的编号与平面布置图的编号是否相同,并确认无误后,按规定就位膜的位置立即用沙袋进行临时锚固, 然后检查膜片的搭界宽度不小于 10cm,需要调整时及时调整,为下道工序作好充分准备。在拐角等不规则范围内的膜片由技术人员根据现场尺寸精确计算,不能导致边坡上的膜面 “鼓起”或“悬空”。要求每个垂直面尽量采用整幅防渗膜;在池底比较平坦地段,防渗膜也应沿坡度铺设,且接缝处为上坡段在上,下坡段在下;如果有铺设渗滤液集排管用沟槽时,将防渗膜沿沟槽铺设,以减少接触,增强防渗的可靠性。立面防渗膜和池底膜的连接处,应设在池壁底线 1.5m 以外,因交界处往往会由于构造不同而有较大的沉降,形成应力集中区,应避开;如有管道则需要以管穿膜工艺进行处理密封。

 5.4 焊接工艺说明

     HDPE 防渗膜的焊接,现在多使用楔焊机(Wedge Welder,也称热合机) 和挤压熔焊机(Extrusion Welder)。垃圾填埋场工程的防渗膜大面积的焊接,都使用双轨的楔焊机,形成双焊缝和能充气的空腔。楔焊机无法焊接的部位,应采用挤压熔焊机,配以与原材料同质的焊条,形成堆焊的单焊缝。焊机的温度为 280℃~350C°。焊接施工前,先做试样焊接,试焊合格后,开始正式焊接。焊接时,再次检查膜片的搭接宽度,并保证搭接范围内洁净、无异物,或其它可能会影响焊接的任何东西。接缝宽度范围内有两道焊缝(双保险),每道焊缝宽度不小于 10mm,焊缝处 HDPE 防渗膜熔结为整体,不得出现虚焊、漏焊或过焊,连接的两层 HDPE 防渗膜应搭接平展、舒缓。

5.5 HDPE 防渗膜的锚固构造

     1、在池顶、操作平台上以及上下两段坡度变化(变小)处均要设置锚固沟。

2、坡顶锚固沟的位置,及锚固方式应根据池体情况确定。

     2.1 土池常用锚固沟(调节池常用方式),为倒梯形或 U 型,在斜坡上有时也用 V 字型的。沟的尺寸取决于需要产生的摩擦阻力,而摩擦阻力又取决于侧坡的坡度、坡段长度、基层构造与状况、防渗膜规格等因素。锚固沟的设置应使防渗系统在正常工作条件下,避免张力过大把防渗膜撕破或拔出。做成(1000mm~1200mm)×(800mm~1000mm)形状,用素土回填夯实即可。

2.2 对于基层为刚性结构的(如混凝土结构),采用打膨胀螺栓,压条进行锚固,再用膜把压条金属件部分焊接缝合密封。这时需要同时处理好的是: 膜下排水排气的功能不能受到影响,金属件要作好防护,以避免受到腐蚀。防渗膜和泵房等地下结构连接部位,以及砖石或混凝土坝连接处等,都要严格进行固定、封闭,用膨胀锚螺栓、射钉,依不同情况做适合的处理。若是刚性结构未完成,可预埋 HDPE 混凝土锚固件。

5.6、关键细节处理

作为调节池防渗关键也是薄弱的环节-管道处理(管穿膜),传统的直接包覆挤出焊接方式对施工人员素质及技术水平要求高,而且有抗沉降抗撕裂能力相对较弱等弊端。我公司开发出了安全稳妥更便捷的处理方式-定制式管套模块,即根据不同管径及不同坡比预先定制好对应匹配的成品管套,在现场可用双轨焊机焊接,大大提高了其强度耐用性
