复合土工膜连接处的处理方式

复合土工膜连接处的处理方式

复合土工膜的接缝处理是施工的关键程序，直接影响工程运行寿命。

　　复合土工膜焊接前要整洁的麻纱洗净复合土工膜表层的脏物、尘土和水迹，维持光补水面膜的干躁。先将底层布是便携式缝包机涤纶丝线缝线，联接面紧松适当平稳；

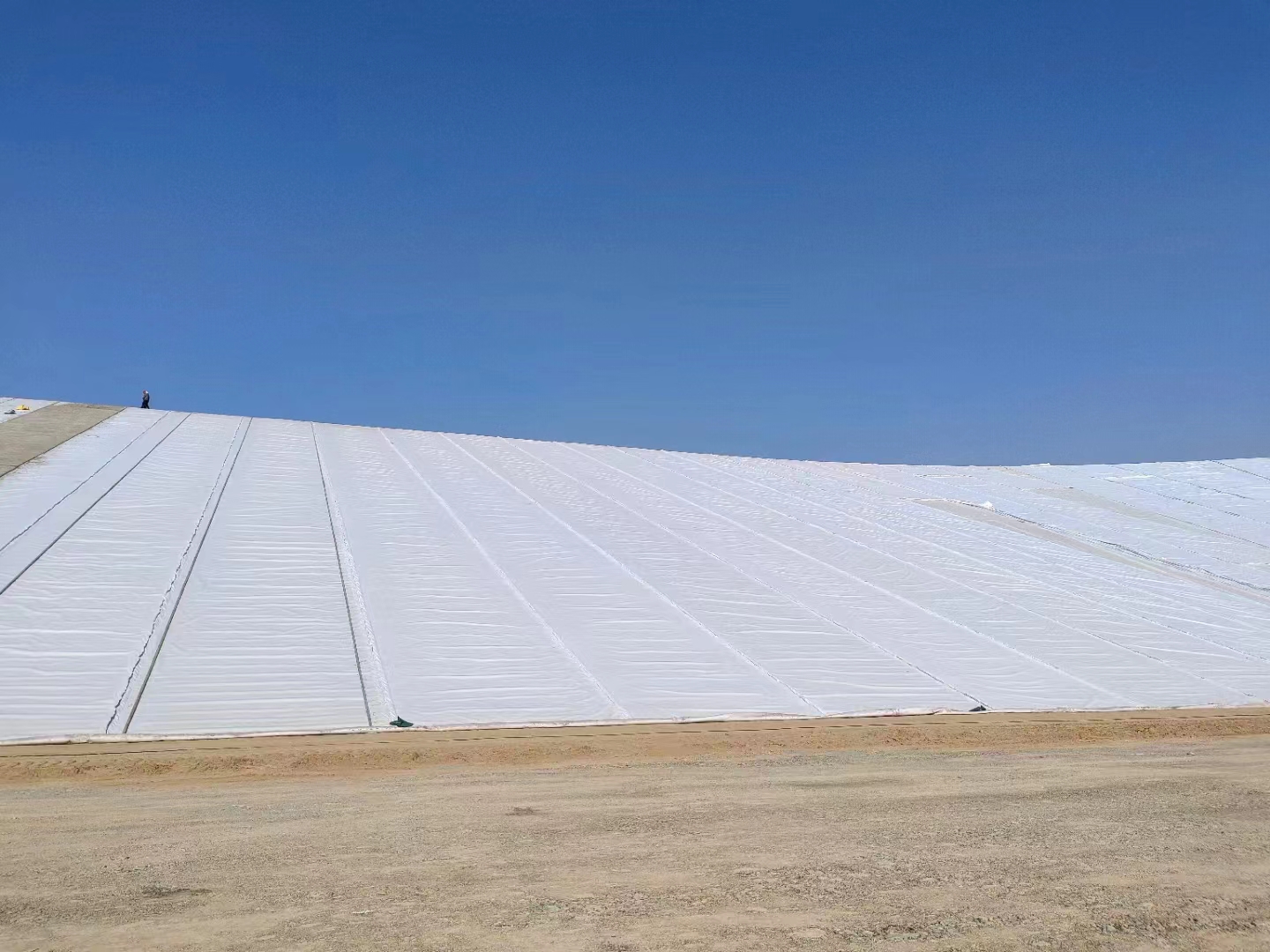

复合土工膜好沿一定方向铺设，复合土工膜两边均预留一定不粘合层，铺设时要调好每个单元土工膜走向，以便于两个单元复合土工膜的焊接。随后选用热熔爬取机焊接，热熔焊接工作温度280~300℃；行进速度2~3m/min；焊接形式为双焊道。焊缝总宽10mm，钢筋搭接长短不低于100mm，焊缝间留出10mm内腔。为了焊机绕流平面图健身运动，焊接品质，应在焊接位置下发一个长实木板。依据工程施工平均气温开展试焊，明确走动速率和焊接溫度，一般走动速率为1.5-2.5m/s，焊接溫度为250+350-。焊接缝应齐整美观大方，不虚接、不假焊。焊痕整平并含有玻璃状，说明速度溫度适合;焊痕出現比较严重破折，说明溫度过高或速率过慢;焊痕不全透明并含有乳白色状，说明溫度稍低或速率偏慢。

　　每道焊缝焊接进行后均须开展打气检测，将土工膜焊接地区两边头用热融热风枪烤至变软后黏贴密实度，待溫度彻底制冷后在双焊缝间内腔处平行面于土工膜迟缓插进打气筒针管，开展打气，当内腔内标准气压超过02Mpa后，维持5min，工作压力无显著降低即是格。打气检测不过关时，应立即搜索缘故并焊补。土工膜施压检验针孔孔位置选用彩泥堵漏或用热融热风枪黏贴密实度。

　　另外，复合土工膜焊接时，好是具有一定经验的技术人员焊接，焊接使用专用焊接机进行焊接。
